Efektywność instalacji sprężonego powietrza
Instalacje sprężonego powietrza są jednym z najbardziej energochłonnych systemów pomocniczych w zakładach przemysłowych. W wielu przedsiębiorstwach odpowiadają za kilkanaście, a czasem nawet kilkadziesiąt procent całkowitego zużycia energii elektrycznej. Mimo to przez lata były traktowane jako infrastruktura działająca w tle procesów produkcyjnych, bez regularnej analizy efektywności. Tymczasem poprawa efektywności instalacji sprężonego powietrza jest jednym z najszybszych i najbardziej przewidywalnych sposobów ograniczania zużycia energii i kosztów operacyjnych.
Co oznacza efektywna instalacja sprężonego powietrza?
Efektywna instalacja sprężonego powietrza to taka, która dostarcza wymaganą ilość powietrza o odpowiednich parametrach jakościowych i ciśnieniowych, przy możliwie najniższym zużyciu energii oraz minimalnych stratach w całym systemie – od sprężarki aż po odbiorniki końcowe.
Efektywność obejmuje cały układ - źródła wytwarzania, system uzdatniania powietrza, magazynowanie, sieć dystrybucyjną oraz sposób wykorzystania sprężonego powietrza w procesach technologicznych. Instalacja może być technicznie sprawna, a jednocześnie skrajnie nieefektywna energetycznie, jeśli pracuje przy zbyt wysokim ciśnieniu, posiada liczne nieszczelności lub jest źle dopasowana do rzeczywistego zapotrzebowania zakładu.
W praktyce najlepiej zoptymalizowana instalacja sprężonego powietrza to taka, w której:
- straty sprężonego powietrza są ograniczone do minimum,
- parametry pracy wynikają z realnych potrzeb,
- produkcja powietrza jest elastycznie dopasowana do zmiennego obciążenia,
- energia zawarta w ciepłe odpadowym (np. ze sprężarek) jest racjonalnie wykorzystywana.
Główne źródła strat w instalacjach sprężonego powietrza
Straty energii w instalacjach sprężonego powietrza występują na wielu poziomach i często kumulują się. Najczęściej mają charakter rozproszony, przez co są trudne do zauważenia bez pomiarów i audytu. Największym problemem są nieszczelności. W starszych instalacjach straty wynikające z wycieków średnio sięgają 20–30% całkowitej produkcji sprężonego powietrza, a w skrajnych przypadkach potrafią przekraczać 50% w bardzo rozległych sieciach. Nieszczelne połączenia, szybkozłącza, zawory czy elastyczne przewody powodują stały wypływ powietrza, często także w czasie postoju linii produkcyjnych.
Kolejnym istotnym źródłem strat jest zbyt wysokie ciśnienie robocze. W wielu zakładach ciśnienie jest podnoszone profilaktycznie, aby skompensować spadki w instalacji lub problemy lokalnych odbiorników. Każdy dodatkowy bar oznacza jednak zauważalny wzrost (~8%) zużycia energii przez sprężarki.
Zanieczyszczone filtry, nieprawidłowo dobrane osuszacze czy zbędnie wysoka klasa czystości powodują dodatkowe spadki ciśnienia, które muszą być kompensowane zwiększoną pracą sprężarek. Nieefektywna bywa także sama sieć dystrybucyjna – zbyt małe średnice rurociągów, długie trasy przesyłu, liczne kolana i rozgałęzienia zwiększają opory przepływu i pogarszają stabilność parametrów.
Dlaczego sprężone powietrze jest jednym z najdroższych mediów w przemyśle?

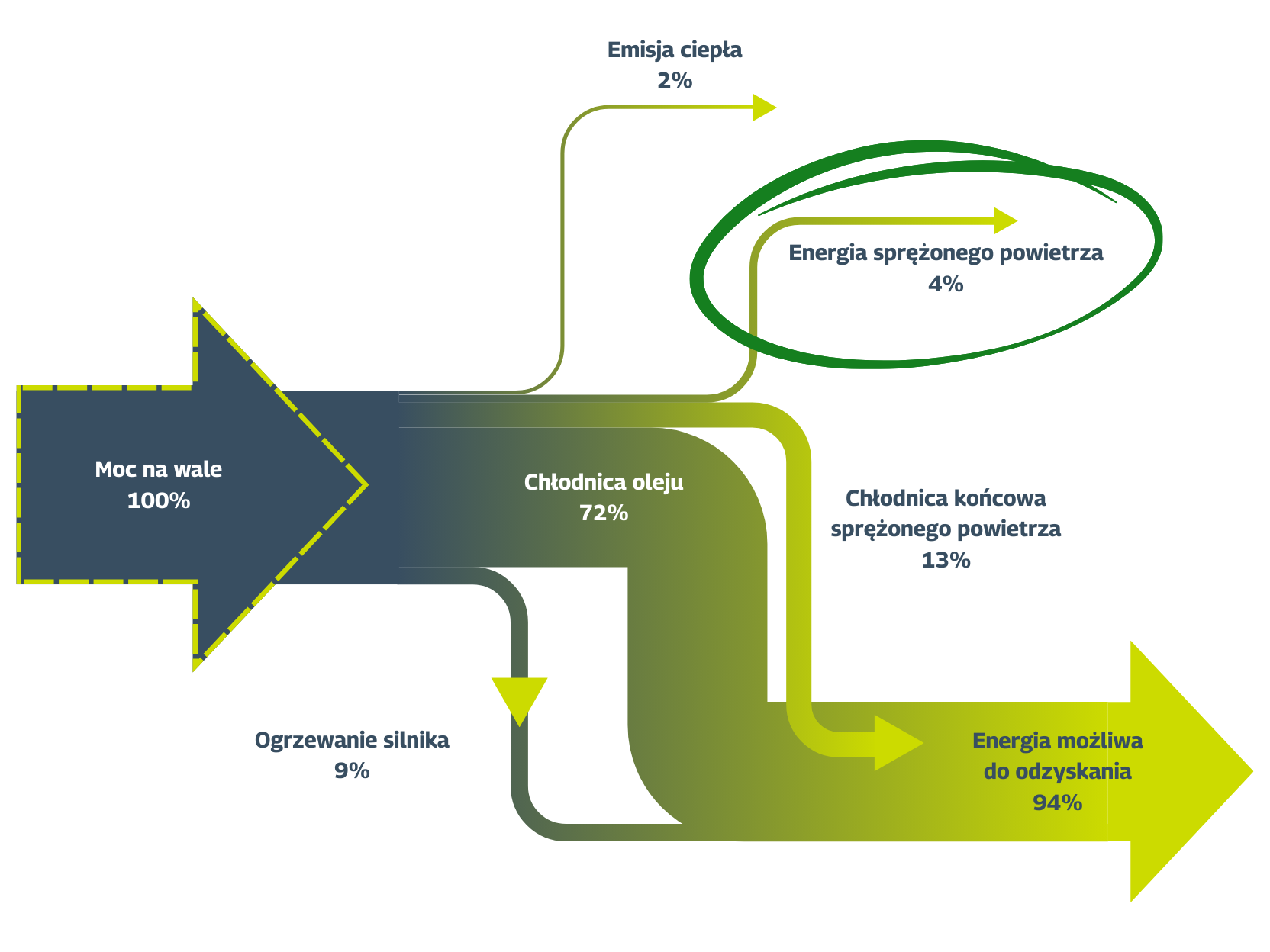

Sprężone powietrze to jedno z najdroższych mediów energetycznych w zakładach przemysłowych, mimo że samo powietrze jest dostępne bezpłatnie. Wynika to z niskiej sprawności całego łańcucha przetwarzania energii. Z całkowitej energii elektrycznej zużywanej przez sprężarki jedynie kilka procent jest realnie wykorzystywane jako energia użyteczna w sprężonym powietrzu na końcu instalacji. Zdecydowana większość energii przekształca się w ciepło odpadowe oraz jest tracona w wyniku spadków ciśnienia, nieszczelności, pracy jałowej czy nieefektywnego sterowania.
To oznacza, że każda jednostka sprężonego powietrza niesie ze sobą wysoki koszt energii. Dodatkowo medium to jest często używane w sposób nieoptymalny – do chłodzenia, przedmuchów czy zastosowań, które mogłyby być realizowane innymi, mniej energochłonnymi metodami. W praktyce brak kontroli nad instalacją sprężonego powietrza prowadzi do sytuacji, w której zakład ponosi stałe, wysokie koszty energii, nie zawsze mając świadomość ich rzeczywistej struktury.
Jak ograniczać straty sprężonego powietrza?
Poprawa efektywności instalacji sprężonego powietrza rzadko opiera się na jednym działaniu. Najlepsze efekty przynosi podejście systemowe, obejmujące zarówno działania techniczne, jak i organizacyjne.
Podstawą jest regularna identyfikacja i uszczelnianie instalacji. Audyty z użyciem detektorów ultradźwiękowych pozwalają szybko zlokalizować miejsca strat, także w trudno dostępnych fragmentach instalacji. Już samo wdrożenie programu cyklicznych przeglądów i napraw często przynosi wymierne oszczędności energii.
Równolegle warto przeanalizować rzeczywiste zapotrzebowanie na ciśnienie. Obniżenie ciśnienia w całym systemie lub wydzielenie stref o różnych wymaganiach pozwala ograniczyć zużycie energii bez wpływu na proces produkcyjny. Często okazuje się, że tylko pojedyncze odbiorniki wymagają wyższego ciśnienia, a cała instalacja została do nich dostosowana.
W instalacjach z kilkoma jednostkami brak koordynacji ich pracy prowadzi do częstych załączeń, pracy jałowej i niestabilnych parametrów. Zastosowanie centralnego sterowania oraz sprężarek o zmiennej prędkości obrotowej umożliwia lepsze dopasowanie produkcji sprężonego powietrza do aktualnego zapotrzebowania.
Modernizacja kluczowych odcinków sieci dystrybucyjnej, zwiększenie średnic lub zmiana układu instalacji często pozwala ograniczyć spadki ciśnienia bez ingerencji w źródło wytwarzania.
Coraz częściej wdrażanym rozwiązaniem jest także odzysk ciepła ze sprężarek. Znaczna część energii elektrycznej pobieranej przez sprężarki zamienia się w ciepło, które może zostać wykorzystane do ogrzewania pomieszczeń, przygotowania ciepłej wody użytkowej lub wsparcia procesów technologicznych.
Jak przebiega modernizacja instalacji sprężonego powietrza?
Stopień skomplikowania modernizacji instalacji sprężonego powietrza jest bardzo zróżnicowany i zależy od zakresu planowanych działań. Część usprawnień można wdrożyć bez przestojów produkcyjnych i dużych nakładów inwestycyjnych, inne wymagają głębszej ingerencji w infrastrukturę zakładu.
Najprostsze działania, takie jak uszczelnianie instalacji, regulacja ciśnienia czy optymalizacja harmonogramu pracy sprężarek, mają niski poziom złożoności i krótki okres zwrotu. Zwykle nie wymagają przygotowania projektów ani długich postojów. Bardziej zaawansowane modernizacje, obejmujące wymianę sprężarek, przebudowę sieci dystrybucyjnej czy wdrożenie systemów odzysku ciepła, wymagają dokładnej analizy technicznej, pomiarów oraz koordynacji z działem utrzymania ruchu i produkcji. W takich przypadkach ważne jest etapowe planowanie prac, aby zminimalizować wpływ na ciągłość procesów.
Co daje poprawa efektywności instalacji sprężonego powietrza?
Największą zaletą projektów poprawy efektywności instalacji sprężonego powietrza jest szybkie i proste zmniejszenie kosztów operacyjnych. Zużycie energii w tych systemach jest mierzalne, a efekt działań stosunkowo łatwy do zweryfikowania. W wielu przypadkach możliwe jest osiągnięcie zauważalnych oszczędności bez radykalnych zmian technologicznych.
Dodatkowym atutem jest poprawa niezawodności instalacji. Ograniczenie nieszczelności, stabilniejsze ciśnienie i lepsza jakość powietrza przekładają się na mniejszą awaryjność odbiorników i dłuższą żywotność urządzeń.
Wadą takich projektów bywa ich „niewidoczność”. Efekty nie zawsze są spektakularne z punktu widzenia produkcji, co może utrudniać uzasadnienie inwestycji bez rzetelnych danych pomiarowych. Wyzwanie stanowi również konieczność zaangażowania różnych działów zakładu oraz utrzymania dyscypliny w zakresie eksploatacji instalacji w dłuższym okresie (np. regularne przeglądy i działania predykcyjne).
Zrób krok w stronę opłacalnej dekarbonizacji Twojego przedsiębiorstwa
Skontaktuj się z namiPodsumowanie
Poprawa efektywności instalacji sprężonego powietrza nie jest jednorazowym projektem, lecz procesem wymagającym regularnej kontroli, pomiarów i korekt. Warunki produkcyjne zmieniają się w czasie, podobnie jak zapotrzebowanie na sprężone powietrze. Tylko systemowe podejście pozwala utrzymać osiągnięte efekty i realnie ograniczać koszty energii w długim horyzoncie. Dobrze zaprojektowana i zarządzana instalacja sprężonego powietrza staje się nie tylko mniej energochłonna, ale także bardziej niezawodna i lepiej dopasowana do potrzeb nowoczesnego przemysłu.
Warto podkreślić, że instalacja sprężonego powietrza bardzo dobrze nadaje się do etapowej optymalizacji – bez konieczności realizowania jednego, dużego projektu inwestycyjnego. Rozpoczęcie od pomiarów, identyfikacji strat i działań o niskim poziomie skomplikowania pozwala zbudować rzetelną bazę danych oraz świadomość energetyczną w organizacji. Dopiero na tej podstawie możliwe jest podejmowanie decyzji o bardziej zaawansowanych modernizacjach, opartych na rzeczywistym profilu zużycia i potrzebach zakładu, a nie na założeniach projektowych sprzed wielu lat. Takie podejście znacząco ogranicza ryzyko inwestycyjne i zwiększa trwałość osiąganych efektów.
